QBY、QBK系列气动隔膜泵 产品概述

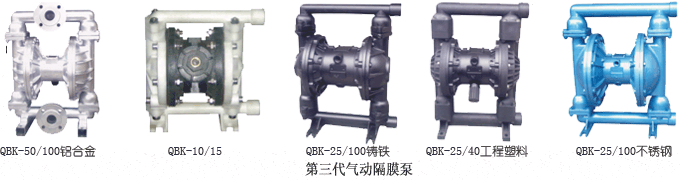

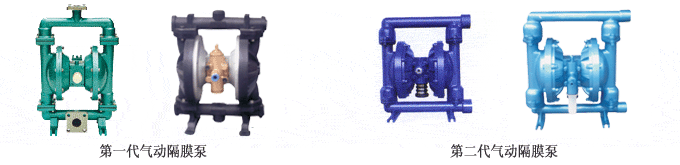

隔膜泵是一种用于输送粘性大，离心泵无法输送的料浆流体泵。它以压缩空气或电动机为动力源，推动隔膜运动，一旦到了极 限位置，压缩空气分配阀自动改变压缩气体的进出方向，从而改变隔膜的运动方向，使其不断进行往复运动，再由进出口管内 四个单向阀的配合来达到抽送介质的目地是一种应用非常广泛的首选泵。本公司生产的有第一代、第二代隔膜泵产品，现已引 进国外高新技术，结合自身的生产经验，成功开发出第三代隔膜泵QBK系列。现已投入批量生产满足市场的需求，其性能参数同 中国台湾、联邦德国的WILLDEPUMPS、美国的MARIOWPUMPS相媲美，工作性能稳定能非常稳定，使用寿命长，不会停顿，而且外 形非常美观等优点。它集自吸泵、屏蔽泵、杂质泵、潜水泵等多种泵的优点于一身。可广泛应用于化工、制药、石油、食品、 电镀、陶瓷、日化、涂料、污水处理、船舶、电子等行业输送含颗粒、高粘度、易挥发、易燃、易爆、稀有贵重、剧毒、腐蚀 性等液体（包括化学制品、有机溶剂、干粉、食物添加剂、胶、涂料、药品、浆液、矿渣、废水等）以及其它需要自吸的场合 。对输送液体均能抽光吸尽，还可作各种固液分离设备的前级送压装置。使用操作简单、安全快捷等特点。泵体材质有铝合金 、铸铁、不锈钢、增强聚丙烯、隔膜采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、氟塑料F46以满足不同用户的需要。

性能曲线图

QBY、QBK系列气动隔膜泵 主要应用领域及适合吸送的流体

化工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、油漆等。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等。
水处理：石灰浆、软性沉淀物、污水、化学品、废水等。
食品业：业态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：燃料化学品树脂、胶等。
建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

安装尺寸图

型 号	进出口径 (mm )	流 量 (m3 /h)	扬程 (m )	吸程 (m )	最大允许 通过颗粒 Ф(mm)	最大供气压 (kgf/cm2 )
QBY-10	10	0.8	50	5	1	4-7
QBY-15	15	1	50	5	1	4-7
QBY-25	25	2.4	50	7	2.5	2-7
QBY-40	40	8	50	7	4.5	2-7
QBY-50	50	12	50	7	8	2-7
QBY-65	65	16	50	7	8	2-7
QBY-80	80	24	50	7	10	2-7
QBY-100	100	30	50	5	10	2-7

主要技术参数

型号 Type	最大流量 Max Flow Rate (L/min)	出口压力（最大） Dischasrge Pressure(Bar)	吸程 Sucked Lift(m)	最大允许颗粒直径 Max Grain Diameter(mm)	最大空气消耗量 Max Air Consumption(L/min)	隔膜材质
						丁腈 橡胶Buna-N	氯丁橡胶Neoprene	乙丙橡胶EPDM	氟橡胶Viton	四氟 Teflon
QBK-8	16	6.9	5	1	300	-	-	-	-	-
QBK-10/15	20	6.9	5	1	300	-	-	-	-	-
QBK-25	100	6.9	5	2.5	600	-	-	-	-	-
QBK-40	140	6.9	5	4.5	600	-	-	-	-	-
QBK-50	240	6.9	5	8	900	-	-	-	-	-
QBK-65	280	6.9	5	8	900	-	-	-	-	-
QBK-80	400	6.9	5	10	1500	-	-	-	-	-
QBK-100	500	6.9	5	10	1500	-	-	-	-	-
