ZCQ系列自吸式磁力驱动泵,是自吸泵和磁力泵的完美组合。采用磁力耦合传动,不存在动密封点。因此既能彻底杜绝跑、冒、滴、漏现象,又具有良好的自吸功能,自吸高度4m。其过流部件采用耐腐蚀不锈钢、高纯度工业陶瓷及填充四氟制成,具有良好的耐腐性。广泛用于医药、食品、制碱、制药、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
适用温度:-20~120℃
材质:不锈钢(奥氏体)
序 号 |
零件 名称 |
材料 | 序 号 |
零件 名称 |
材料 | |
---|---|---|---|---|---|---|
1 | 泵体 | 不锈钢 | 8 | 轴承体 | 不锈钢 | |
2 | 静环 | 不锈钢 | 9 | 外磁钢总成 | 磁体组件 | |
3 | 叶轮 | 不锈钢 | 10 | 隔离套 | 不锈钢 | |
4 | 密封圈 | 聚四氟乙烯 | 11 | 内磁钢总成 | 磁体组件 | |
5 | 前后止推环 | 碳化钨 | 12 | 冷却箱 | 组合件 | |
6 | 前后轴承 | 碳石墨 | 13 | 泵轴 | 不锈钢 | |
7 | 前后轴承 | 碳化钨 | 14 | 联接架 | 铸铁 |

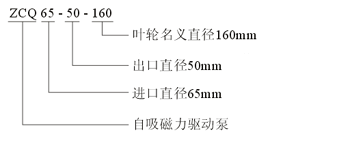

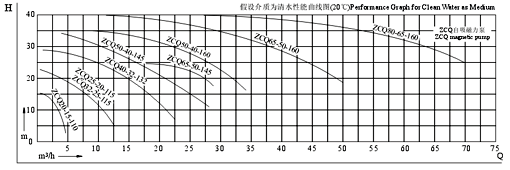

型 号 | 口径(mm) | 扬程 (m) |
流量 (L/min) |
电机功率(KW) | 转速 (r/min) |
电压 (V) |
自吸性能 (m/3min) |
|
---|---|---|---|---|---|---|---|---|
进口 | 出口 | |||||||
ZCQ20-12-110 | 20 | 12 | 12 | 50 | 0.37 | 2900 | 380 | 4 |
ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
